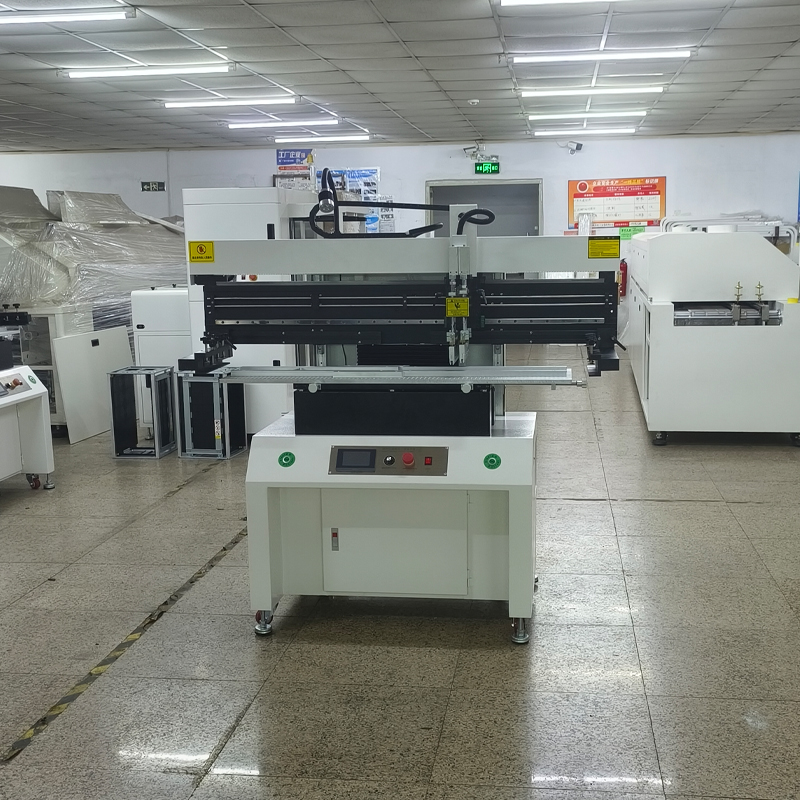

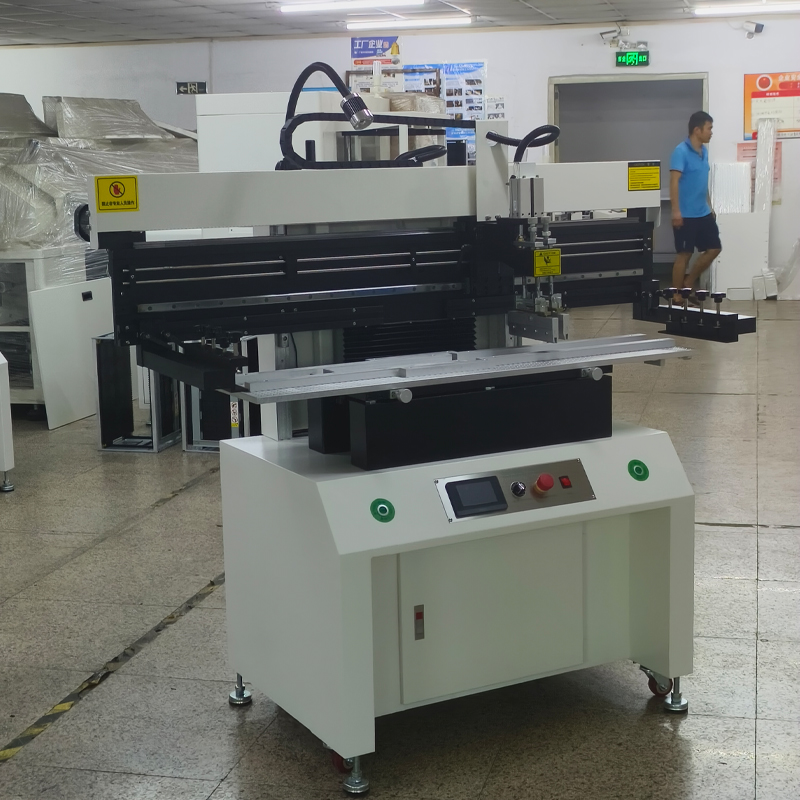

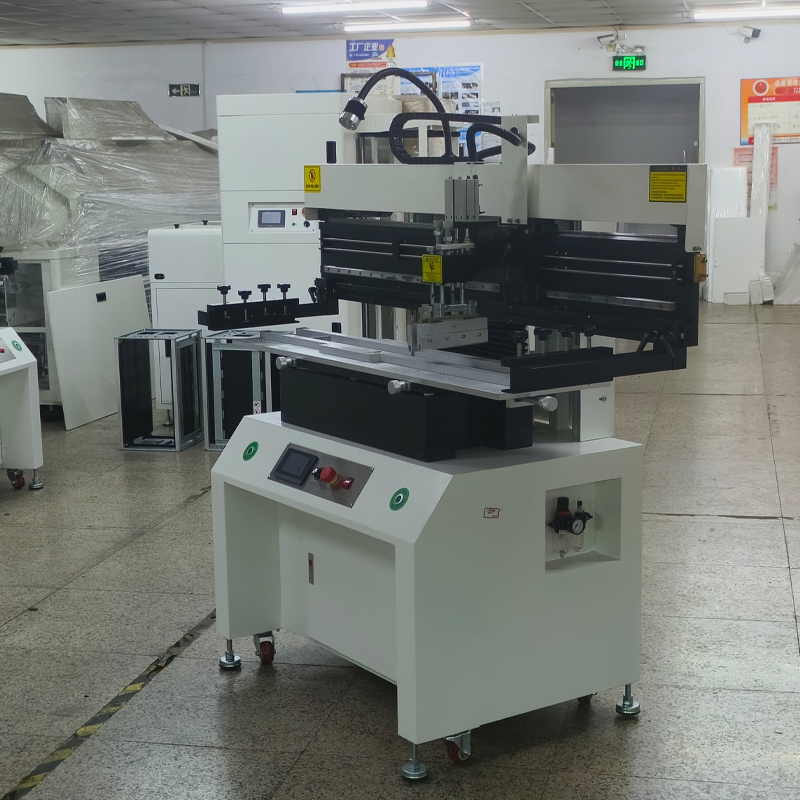

錫膏印刷機-1500

制造商	亞博電子SMT設備
型號	SD-1500

設備名稱	高精密半自動印刷機		型號：1500
項目	序號	名稱	投標詳細技術參數（功能特點）
一、基本參數
	1	移動方向	左右可移動
	2	工作臺板	1500mm×320mm
	3	電源	單相（220V）
	4	外形尺寸	1940mm×780mm×1650mm
	5	印刷范圍	1400*300mm
	6	重量	380KG
	7	氣源	0.5mpa-0.8mpa
	8	啟動功率	0.2KW
二移動機構
	1	移動馬達	三相馬達60W
	2	移動速度	0-2200mm/mins
	3	導軌	臺灣上銀直線導軌
三、控制部分
	1	PLC控制	西門子（印刷機專用）
	2	觸摸屏	4.3#顯控屏
	3	主氣缸	SC63*150
	4	刀頭氣缸	CDU25-50
	5	變頻器	ENC

亞博錫膏印刷機

1. 微電腦控制，觸摸屏顯示，菜單操作界面；
2. 刮刀浮動。(類似MPM 全自動印刷機,刮刀可以自由上下浮動及自動調整與鋼網的水平)；
3. 刮刀壓力可調,(可根據不同型號刮刀的長短調節刮刀對鋼網的壓力)；
4. 配有變頻器調速系統,刮刀運行速度平穩；
5. 工作操作采用雙手按鍵開關操作,安全可靠；
6. 觸摸屏菜單內可獨立設定鋼網整體上停頓下停頓時間；
7. PCB 板的定位固定方式有基準孔定位,基準邊定位及基準孔基準邊同時定位,模板定位等多種不同的精確定位形式；
8. 觸摸屏內設有時間顯示功能、印刷次數自動記數功能，屏幕保護功能；
9. 設有刮刀速度可調功能及緊急停止安全功能；
10. 印刷模式:單次、雙次、二次啟動(菜單設定可選)；
11. 印刷工作狀態:自動/半自動/點動三種印刷狀態(菜單設定可選)；
12. 大鑄鐵座工作臺，工作平穩，無抖動現象。

1半自動錫膏印刷機的基本結構
半自動錫膏印刷機的基本結構有:觸摸操作屏、氣動升降系統、手輪、刮刀行程限位光電開光、臺板、調節臂、步進電機、刮刀、印刷機頭、微調旋鈕、支撐柱、電源控制開關等。
試印如無問題，機器可選擇工作方式為手動、半自動、全自動3種工作模式。
2半自動錫膏印刷機工藝參數的調整
影響錫膏印刷質量的因素有很多，主要有:鋼網質量、包含印刷設備，網板質量、刮刀、錫膏、PCB基板、印刷工藝參數、操作環境等因素。在SMT生產線實際操作中，由于半自動錫膏印刷機的參數需要手動調節，因此主要從網板、印刷參數的調整等方面分析影響錫膏印刷的因素，以提高生產效益。
