制造商 |
|
|---|---|
| 型號 | SD-400S |
菜單產品分類Product classification
聯系我們
服務熱線：13510075168
公司座機：0755-29878225
四溫區回流焊
|
序號 |
適用范圍 |
||
|
1 |
適用錫膏類型 |
無鉛焊料、普通焊料、紅膠 |
|
|
2 |
加工最大基板尺寸(MM) |
MAX 300(mm) |
|
|
3 |
適用元件種類 |
0805、0603、等單面/雙面板 |
|
|
機 體 |
|||
|
1 |
機身尺寸 L*W*H（MM） |
2500*850*1380mm |
|
|
2 |
機體重量 |
300KG |
|
|
3 |
溫區構成 |
上4區熱風 、下4區熱風、8個溫控、1個專用冷卻區 |
|
|
溫度控制 |
|||
|
1 |
溫度控制方式 |
各溫區由溫控表PID+脈沖+SSR獨立控制 |
|
|
2 |
溫區控制精度 |
±1℃ |
|
|
4 |
溫度控制范圍 |
室溫~3500C |
|
|
5 |
升溫時間（冷機啟動） |
15分鐘左右 |
|
|
6 |
溫度穩定時間 |
2分鐘之內 |
|
|
爐膽結構 |
|||
|
1 |
運風方式 |
采用世界領先的熱風循環技術,合理運用熱風循環經過渦輪增壓使得熱風均穩； |
|
|
2 |
內部結構 |
采用渦輪雙出風口來增加風速壓力，使風速穩定，溫度平穩； |
|
|
輸送機構 |
|||
|
1 |
傳送網帶寬度 |
400mm |
|
|
2 |
傳送方式 |
網帶+鏈條傳輸 |
|
|
3 |
輸送方向 |
左→右、右→左（可選） |
|
|
4 |
傳輸鏈條面高度 |
900mm±20 |
|
|
5 |
運輸速度 |
0~2200mm/min |
|
|
冷卻系統 |
||
|
1 |
1個冷卻區 |
AC220V直軸式風扇方式 |
|
3 |
冷卻方式 |
1個獨立冷卻區 |
|
控制系統 |
||
|
1 |
電源 |
3相五線制380V |
|
2 |
總功率 |
20KW |
|
3 |
啟動功率/空載功率 |
15KW/0.5KW |
|
4 |
空載恒溫功率 |
約3-5KW |
|
5 |
傳送電機 |
馬達220VAC 三相40W |
|
6 |
運風馬達 |
臺灣三越高溫馬達 單相AC220V 45W |
|
7 |
臺灣馬達每分鐘1400轉 |
|
|
18 |
報警 |
超溫報警、自動切斷加熱電源 |

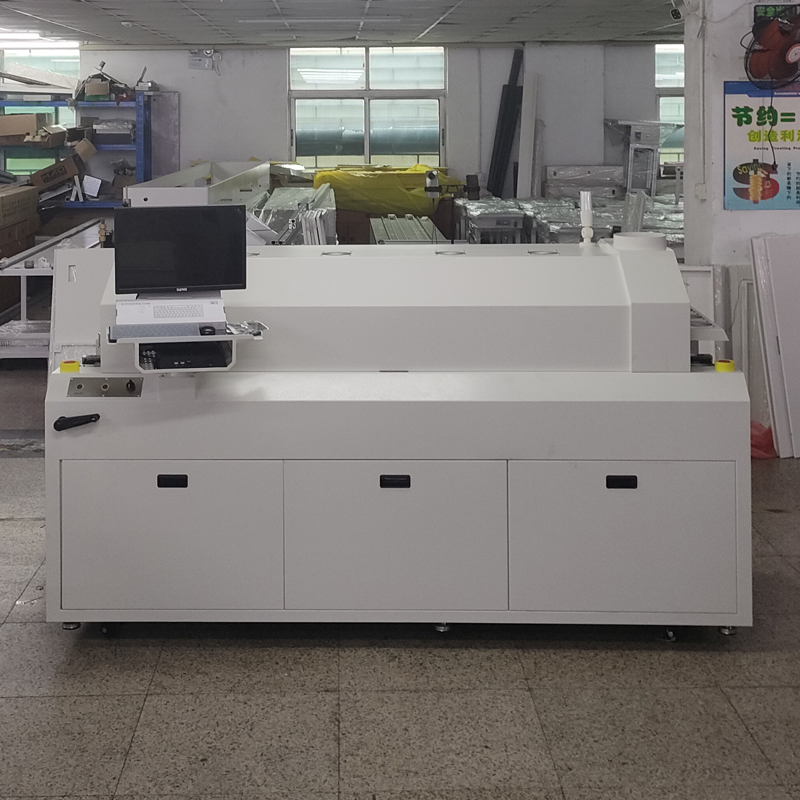

亞博四溫區回流焊

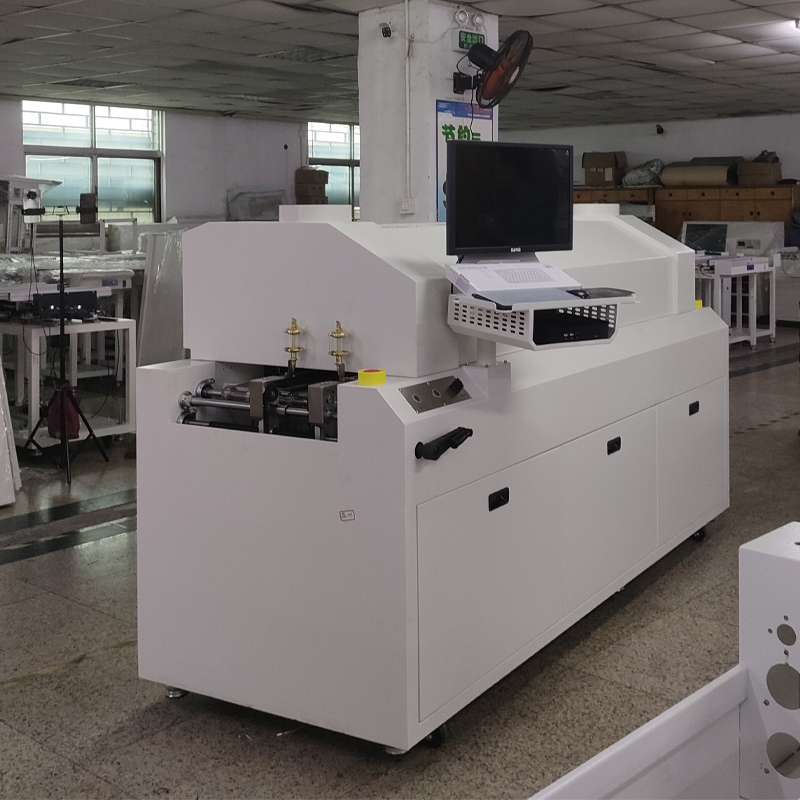

亞博四溫區回流焊

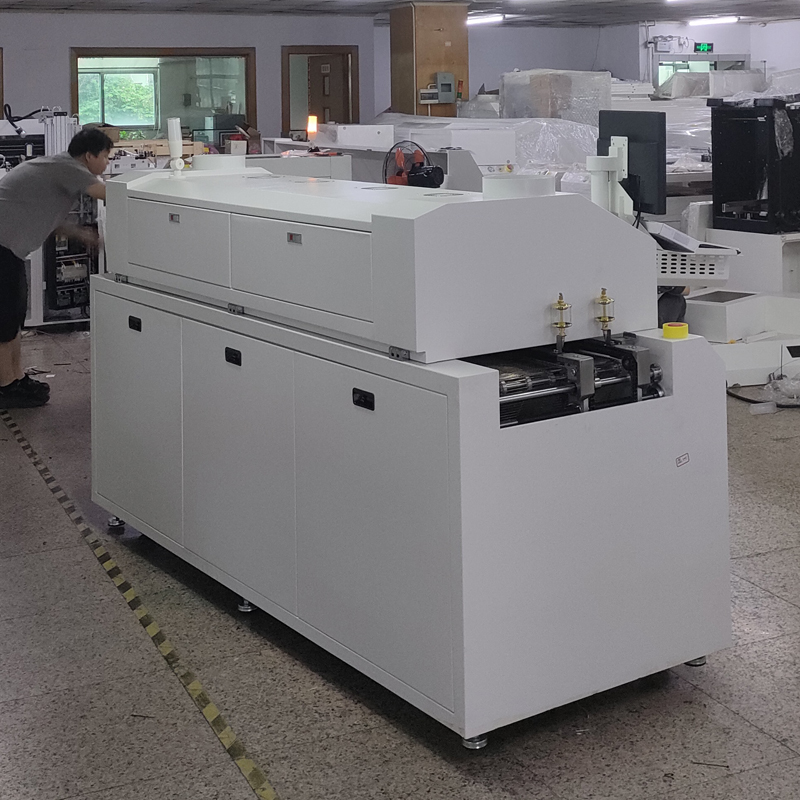

亞博四溫區回流焊

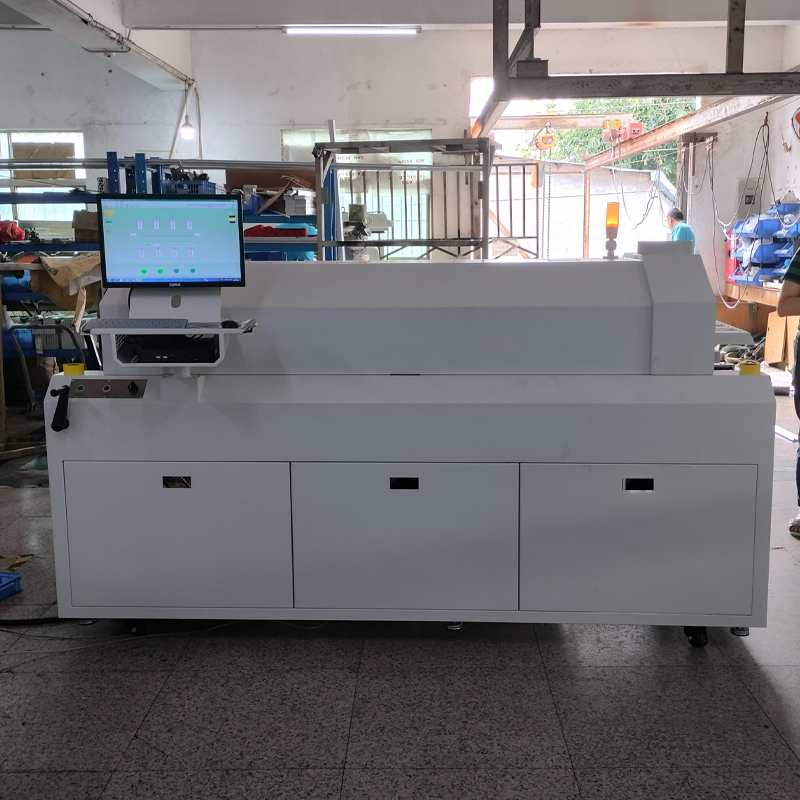

亞博四溫區回流焊
亞博四溫區回流焊
四溫區回流焊特點
· 采用智能溫控儀控制系統, 控溫精度高±1℃，保證控制系統穩定可靠
· 上爐體開啟采用氣缸支撐上蓋,確保安全可靠;
· 配備網帶張緊裝置, 運輸平穩、不抖動、不變形，保證PCB運輸順暢;
· 同步導軌傳輸機構（可與全自動貼片機\全自動收機在線接駁）,確保導軌調寬精確及高使用壽命、抗鈕曲; （選配導軌）
· 所有加熱區均由溫控表進行PID控制（溫區單獨開啟。可分區加熱,以減小啟動功率，升溫時間10-15分鐘）;
· 具有故障聲光報警功能（采用LED燈）;
· 溫區設有獨立測溫感應傳感器，實時監控及補償各溫區溫度的平衡;
