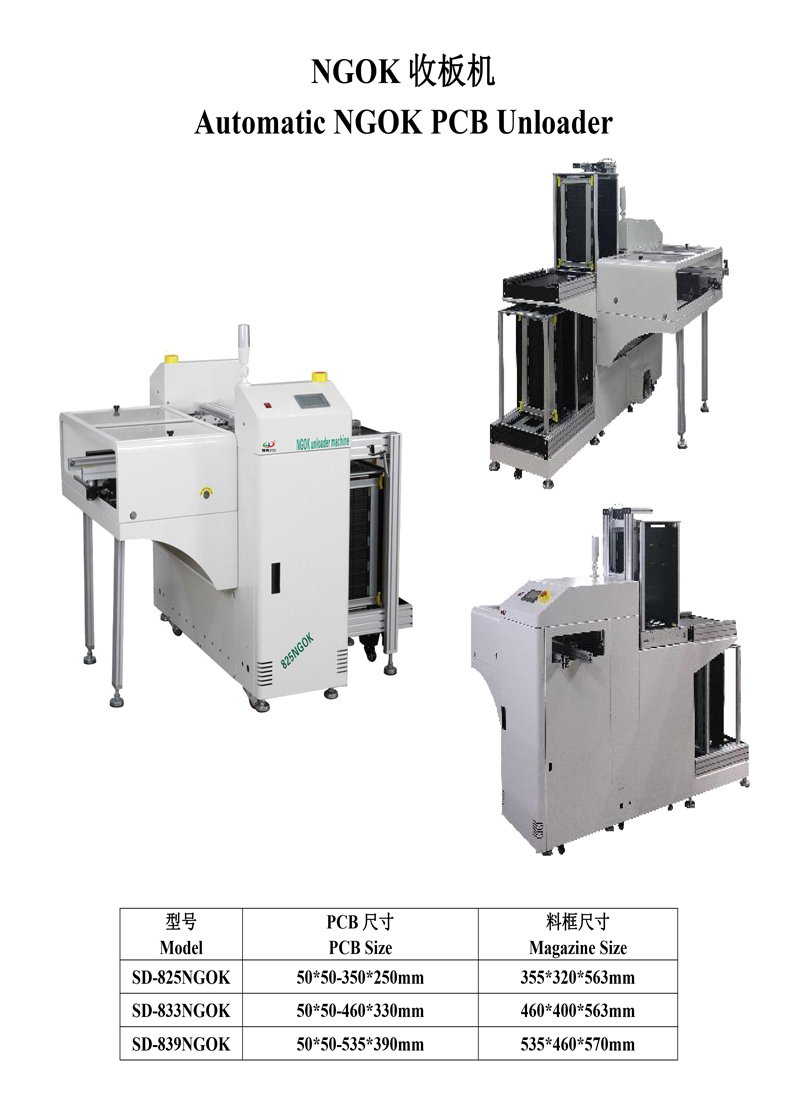

雙軌NGOK收板機
NGOK雙軌收板機是SMT產線末端的關鍵設備，用于自動化分揀、收集良品（OK）與不良品（NG）PCB板，其核心設計與功能如下：

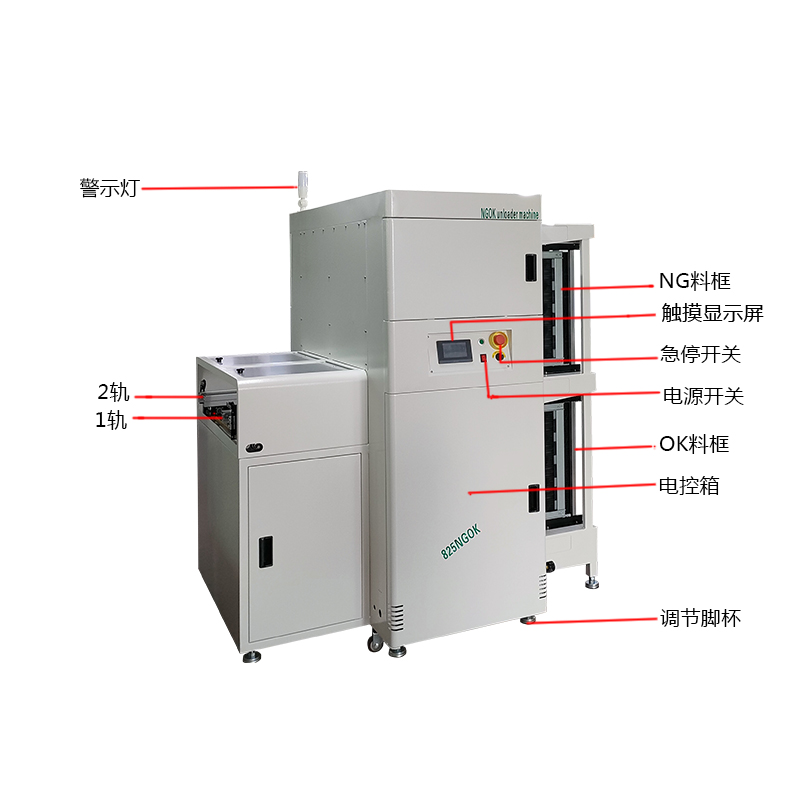

一、結構組成
?雙軌傳輸系統?：采用獨立雙軌道設計，支持同步處理良品與不良品板材，兼容PCB尺寸范圍50×50mm至610×508mm?。
?升降平移機構?：內置滾珠絲桿升降平臺（高度可調±30mm）與平移篩選模塊，實現板材精準定位及分類緩存?。
?移動式收集柜?：配備帶定位插槽的固定板及移動輪，支持快速定位與整柜轉移，提升收板效率?。
二、核心功能
?智能分揀模式?
支持?雙軌并行分揀?：良品（OK）與不良品（NG）通過獨立軌道分流，避免交叉污染?；
?模式切換?：直通模式下可切換為單軌收板機，適配不同檢測設備需求?。
?自動化控制?
采用?PLC+觸摸屏?控制系統，集成歐姆龍中間繼電器、明緯直流電源，抗電磁干擾能力提升30%?；
實時監控板材狀態，觸發聲光報警（如卡板或定位異常），響應時間≤3秒?。
?高精度定位?
定位插塊與插槽公差≤±0.1mm，確保板材傳輸路徑對齊，減少偏移風險?；
平移機構步距精度達±0.05mm，適用于BGA、QFN等精密元件板材?。
三、應用場景
?電子制造?：與AOI檢測機、X光機聯動，完成PCB良率分級與批次管理?；
?智能產線集成?：適配SMT貼片機、回流焊設備，實現全自動下料與緩存?。
smt亞博NGOK收板機
smt亞博NGOK收板機
smt亞博NGOK收板機
smt亞博NGOK收板機
smt亞博NGOK收板機
smt亞博NGOK收板機
