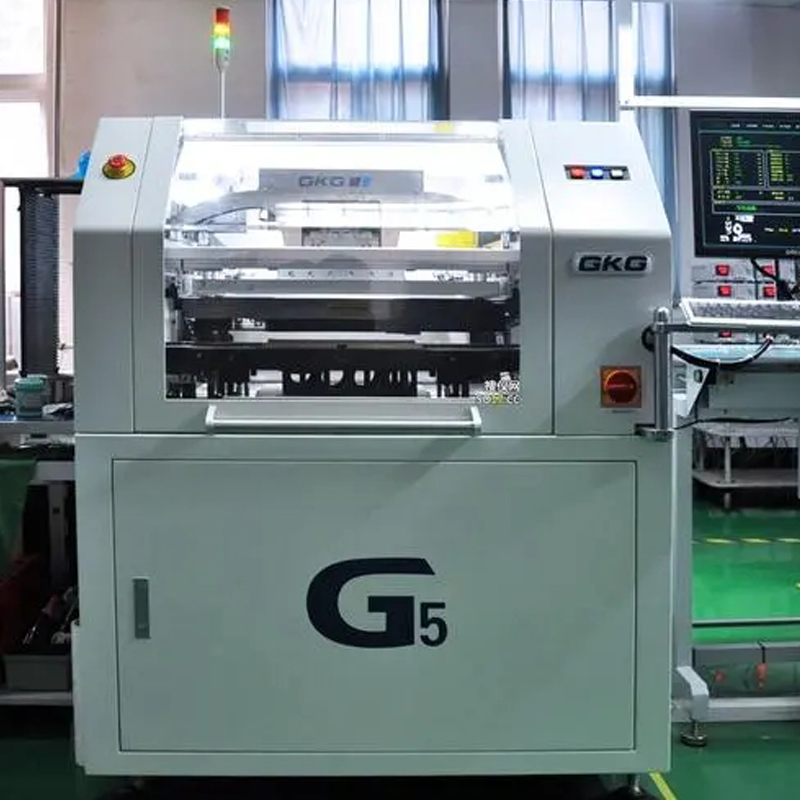

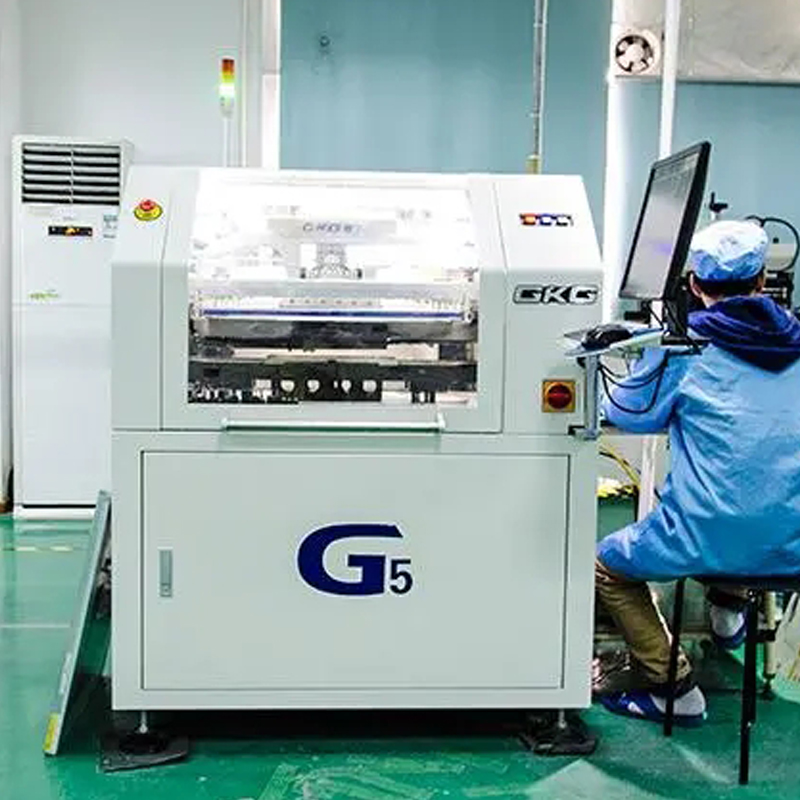

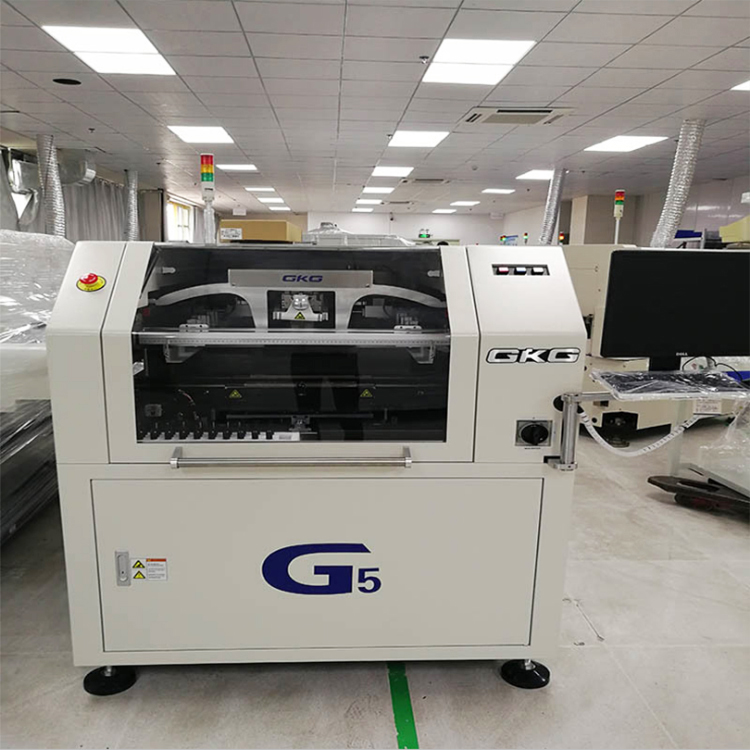

G5全自動印刷機

制造商	亞博
型號	G5

1、GKG 專用調節頂升平臺：結構可靠、調節方便，可以快速實現不同厚度PCB板的PIN針頂升高度的調節。
2、圖像及光路系統
全新的光路系統--均勻的環形光和高亮度的同軸光，配以均可無極調節的亮度功能，使得各類型的Mark點均可很好的識別(包括凹凸不平的Mark點)，
適應鍍錫，鍍銅，鍍金，噴錫，F(xiàn)PC等各類型不同顏色的PCB。GKG專利的數學運算模型，確保機器實現高精度的對位。
3、簡單易用的人性化中/英文操作界面
采用windowsXP/win7操作界面，具有良好的人機對話功能:尤其在做程序文件的導航效果，方便所有操作人員快速熟悉操作;菜單式中/英文切換，操作日
志，故障記錄/故障自診斷/故障分析提示/光報警等功能，使得操作簡單，方便
4、導軌定位系統
國家實用新型發明專利?？刹鹦?，可編程的柔性側夾裝置，針對軟板，翹曲形變之PCB，進行獨特的頂部壓平，通過軟件編程，可自動伸縮，不影
響錫厚。
5、高適應性鋼網框裝夾系統：實現各種尺寸的網框的印刷，并可實現在生產過程中的快速更換機種
6、清洗系統
該系統提供:干洗、濕洗、真空三種清洗方式，該三種方式可以任意組合使用，并且在客戶不需要自動清洗時，可在生產界面下實現人工清洗，從而
減短清洗時間，提高生產效率。新型的擦拭系統保證和鋼網的充分接觸，加大型的真空吸力保證大力消除網孔內殘留的錫膏，真正實現有效的自動清洗功能。
CCD部分和清洗部分分離，當CCD工作時，CCD部分獨立移動，降低伺服馬達的負載，提高機器的運動速度和精度。

G5全自動印刷機

	Model	G5
鋼網Mask	鋼網最小尺寸 Min.Size(mm)	370*370
	鋼網最大尺寸 Max.Size(mm)	737*737
	鋼網厚度	20-40mm （鋼網鋁合金邊框厚度）
最小尺寸 Min.Size(LxW mm)		50*50
最大尺寸 Max.Size(LxW mm)		400*340
厚度 Thickness(mm)		0.4~6
最大重量 Max.Weight		3Kg
PCB曲翹量		Max. PCB對角線1%
PCB 夾緊方式		獨特的頂部壓平(自動伸縮式上壓邊)/柔性邊夾 / 平臺真空
PCB 支撐		磁性頂針/等高塊/ 手動調節頂升平臺
傳輸方式		一段式運輸導軌
傳送方向		左-右 / 右-左 / 左-左 / 右-右
導軌寬度調整		自動
運輸速度		1500mm/s(MAX),軟件控制，速度可調
刮刀	刮刀類型	膠刮刀/鋼刮刀(角度45°/ 55 °/ 60°)，用戶自定義
	自動壓力控制	0.5~10Kg
	速度	6~200mm/sec
精度	重復精度	±0.01mm
精度	印刷精度	±0.025mm
印刷時間	印刷周期(不包括印刷和清洗時間) Cycle Time(Excluding Printing and Cleaning time)	<8 sec
Mark 基準點	類型	標準形狀基準點，自定義圖像
	尺寸	0.5~4mm
	基準點數量	2個或4個mark 基準點定位系統
	基準點搜尋	自動
清洗系統	清洗類型	加強型真空吸附；干、濕、真空三種模式
清洗系統	清洗頭	耐磨損材料
其他	操作系統	Windows XP /Win7
	供氣	4~6 Kgf/cm2
	供電	AC:220±10%, 50/60HZ，2.5KW
	重量 Weight	1000Kg
	單臺尺寸 Single Size(LxWxH mm)	1140x1364x1404
