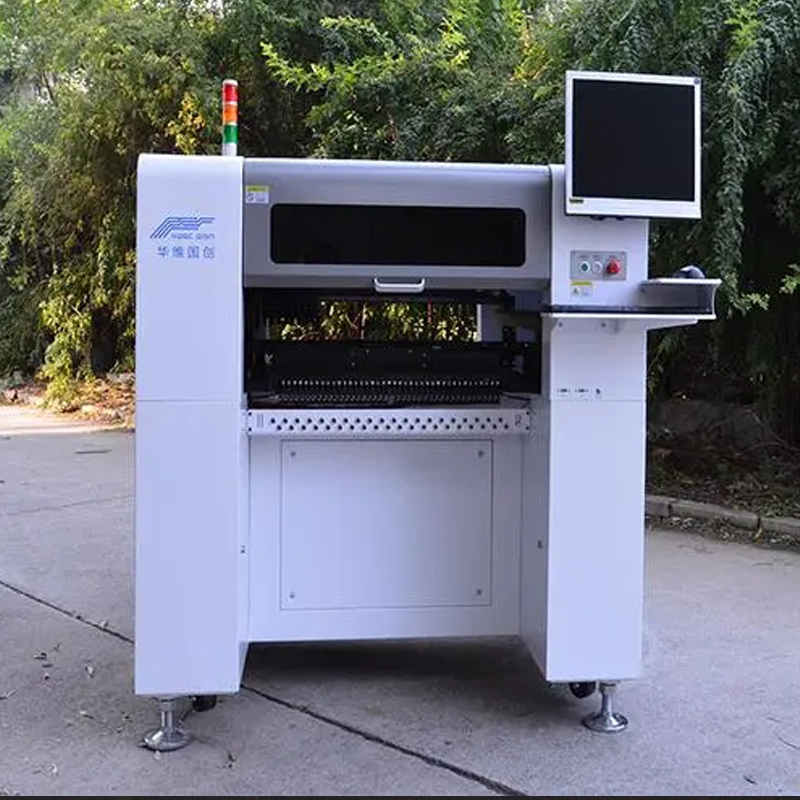

國產八頭貼片機

制造商	亞博電子SMT設備
型號

此款貼片機滿足批量生產穩定可靠、高性價比多功能貼片機。它不僅可以穩定精準貼裝常見0201、0402、0603、0805、1206、1210、LED3528器件、LED5050封裝器件、二級管、三極管SOT等；還主要增加了以下三種功能：

（一）此款設備最大的亮點是增加專業貼裝芯片的500萬像素高清進口工業級校準相機及其配套的500萬像素高清無畸變工業視覺鏡頭；經過技術突破改進可有效貼裝40*40mm以內0.3mm腳間距（0.5mm中心距）以上的芯片，成功率高于98%徹底解決密腳芯片及BGA芯片貼裝難的問題，

（二）增加了八部工業級快速識別相機，可以八頭同時識別大浮提升貼裝效率，在原來的基礎上貼裝效率幾乎翻了一倍。

（三）增加自動掃描mark點及三段式自動進板功能，進一步提高PCB板更換時的貼裝精準度提升生產效率，使操作更加方便簡捷；而且可以與其他設備配套接駁生成SMT流水線。

（四）八頭機升級后的核心部分主要體現在軟件算法處理上面，本版本在編程環節做了深層次的數據優化，主要體現在編程過程中操作人員參與越來越少，大部分繁瑣的工作都交給計算機來完成，操作人員要做的就是按照軟件給出的建議上料安裝飛達就可以了。

此款產品已完成終極測試正式批量投入市場，配置高端性能穩定，操作簡單易懂，是一款具有高性價比貨真價實的全自動貼裝機。

國產貼片機

○喂料器數量：68個

○貼裝頭數量：八頭

○料盤數量：可根據實際需要任意添加

○平均功率：700W

○定位精度：0.01mm

○吸嘴緩沖范圍：4.5mm

○電源：220V, 50Hz

○壓縮空氣: 0.5-0.6Mpa

○驅動電機: 日本松下伺服電機

○識別方式：八頭同步識別

○吸嘴真空源：含有真空破壞的高速通斷真空發生器

○最大電路板面積：500×450mm

○Z軸最大移動范圍：20mm

○帶式喂料器: 8、12、16、24mm及震動飛達（可貼管裝芯片）

○最大貼片速度：14000 Pcs/小時

○實際貼裝阻容平均貼片速度11000Pcs/小時

○XYZ驅動導軌：TBI高精密重載直線導軌。

○運動驅動系統：松下高速DSP驅動

○操作系統：基于Windows操作系統的，華維國創公司自主研發

的全自動貼片機操作系統，支持windows xp、win7操作系統

○元件角度：0-360°任意角度，運動中同步旋轉

○X/Y運行模式：智能曲線加減速直線聯動

○MARK點定位：全自動（可任意設定MARK點）

○智能報警：自動校正，自動補件，缺料報警

○進板方式：三段式從左到右自動接駁，自動PCB傳送定位。

○視覺顯示器: 17英寸工業控制顯示器比例4:3 分辨率 1280x1024

○編程方式：點對點教習編程，視覺編程，PCB文件坐標導入，離線編程等。

○識別相機數量：一部Mark識別相機，八部高速識別相機，一部精密識別相機。

○適用貼裝范圍：適配0201、0402、0603、0805、1206、二級管、三極管、SOT、及40*40mm范圍內引腳間距≥0.3mm（引腳中心距0.5mm）的QFP、BGA等。

○產品重量：600KG

○尺寸：1425*1370*1350mm

三段式軌道優點：

1、實現自動進板。2、節省了出板等待時間。3、大幅提高實際貼裝效率。

工作原理：第一塊PCB正在（生產區）貼裝的過程中，第二塊PCB進入（等待區），第一塊板貼裝完成后，再后端設備允許的情況下進入（出板區），（等待區）的PCB同步進入生產區，減少了進出板的時間，大大節省了貼裝頭的空閑時間。超多料站支持-前后68組料站，標準IC托盤，管裝芯片震動三管大小任意調整.

10部相機，一部MARK，一部高精密，八部高速識別相機，八頭同步識別，有效保證貼裝速度和精度，標配16只JUKI高精密吸嘴。日本松下伺服系統-精度高，穩定性強，永不丟步，保證24小時穩定貼裝。
