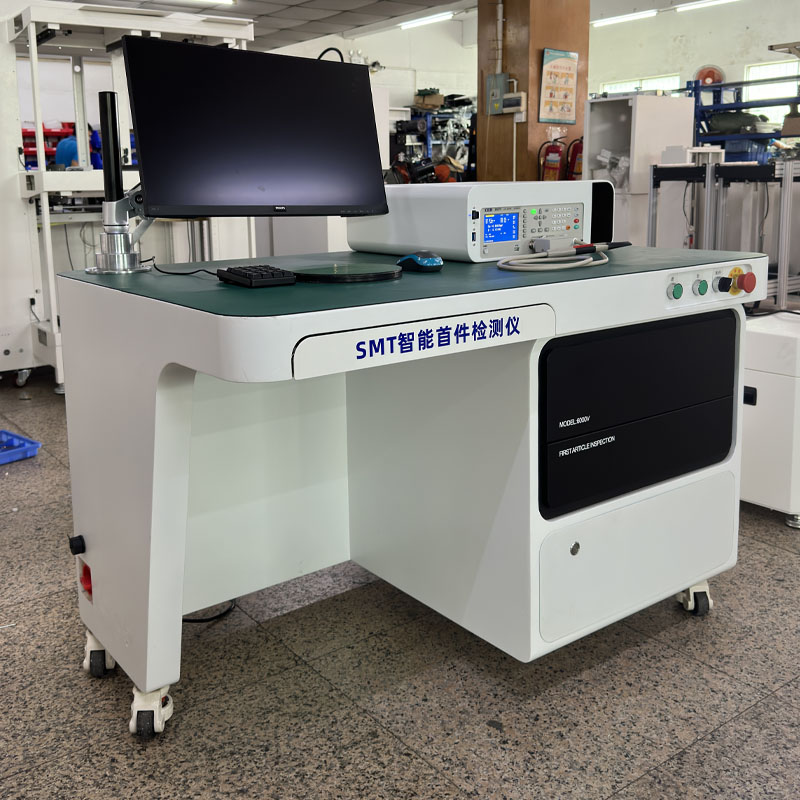

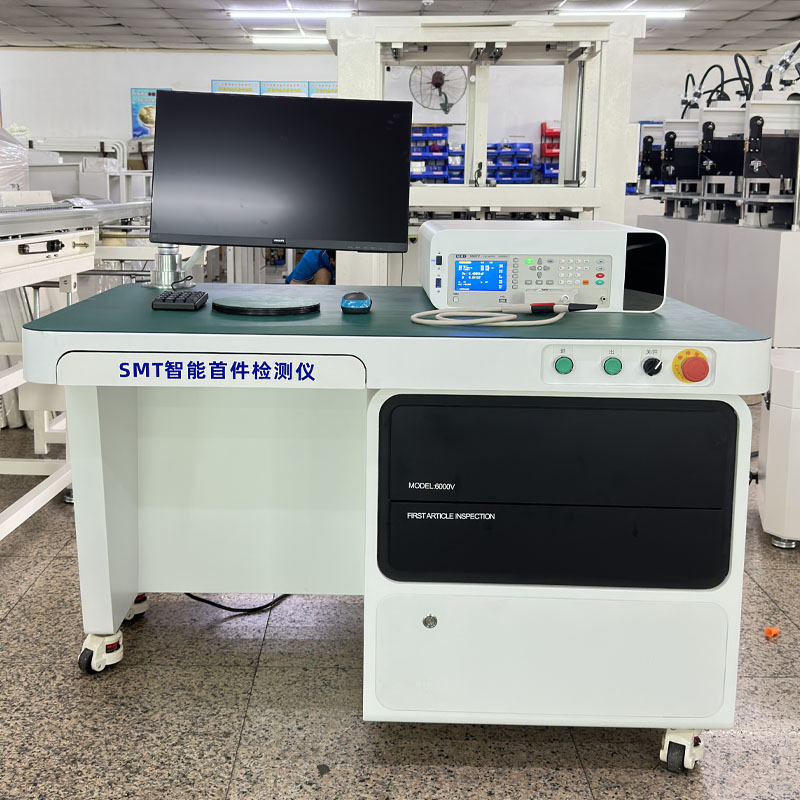

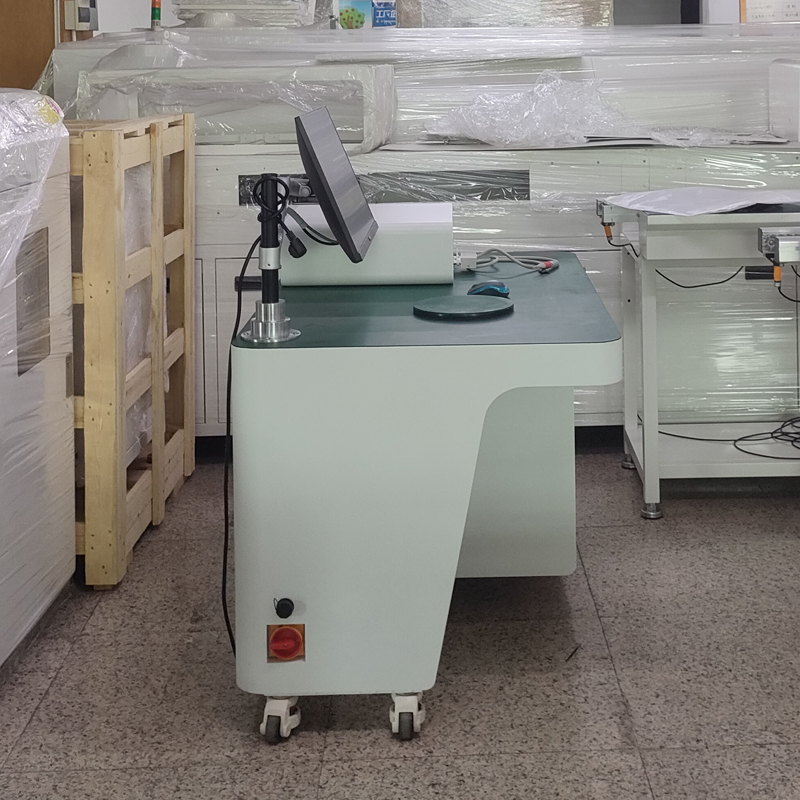

首件測試儀帶掃描

制造商	亞博電子SMT設備
型號	SD-9CT

SD-FAI6000V是國內專業的一款SMT首件檢測設備。SD-FAI6000V是對傳統首件檢測方式的全新變革，它可以大幅提升首件檢測效率，防止檢測過程發生錯漏，實現檢測過程可追溯，同時節省人力，降低首件檢測成本。(→效率SMT首件檢測儀官網)
產品優點:
1節省人員:由2人檢測改為1人檢測。
2.提高效率:首件檢測提速2倍以上，測試過程無需切換量程，無需人工對比測量值。
3.可追溯性:自動生成首件檢測報告，并可還原檢測場景
4.更加準確:使用高精度LCR測試儀代替萬用表。
5.糾錯功能:BOM自檢，BOM與坐標數據雙向對比,快速糾錯。
6.光學檢測:有絲印和方向元件，系統自動進行光學對比檢測，無需人工參與。

首件測試儀帶掃描

diyname2

設備尺寸	1200780750mm
設備重量	200KG
環境條件	溫度10~35℃，濕度20%~80%
電橋型號	CED-9587V LCR METER（致新）
電源	AC 220V(±10%),50~60Hz
LCR測試頻率	20Hz～300KHz 基本精度：0.05%
R/C最小測量	R 0.1Ω，C 0.1pf
測試精度	0.05%
測量顯示范圍	C 0.00001PF~9.9999F R 0.01MΩ~99.9999MΩ L 0.00001UH~9999.9H
抽屜進出	一鍵式電動自動控制
測試通道	RS-232
編程模式	1、快速導入BOM表及XY坐標，并與PCB掃描圖形匹配，或者導入PDF圖紙匹配，在PCB板沒有絲印時，使用雙圖功能，左邊顯示掃描圖片，右邊顯示PDF的位號圖。測量元器件時，兩邊圖紙同時顯示位號。
	2、自動從物料描述提取元件規格信息。元器件位置顯示物料元器件規格（0603、8005等) ,另外顯示物料規格值（100PF、1KΩ等）
	3、支持雙面坐標導入，選一面進行檢測。自動識別和標記空貼位置。
	4、光學字符檢測類拉框截取。有絲印電阻一鍵自動識別。
	5、BOM 與坐標雙向對比，顯示多貼元器件或者漏貼元器件，用紅色字體標識。
檢測方法	1、電阻(0402以下）、電容、電感（高頻電感除外）類使用夾子測試，測量時LCR自動根據元器件類型換檔位，無需人工切換。自動保存測試記錄
	2、電阻：0603以上有絲印的一鍵提取
	3、IC、三極管等使用自動光學字符檢查（外觀絲印圖像對比）。二極管可區分極性
	4、LED：點亮識別方向
	5、排序及抽檢
軟件功能	1、測試元器件時，LCR自動切換頻率
	2、支持PDF位號圖，2、掃描圖片或者高清PCBA圖片
	3、BOM和元器件坐標只支持Excel文檔與文本文檔
	4、有ECN工程更新表，每次進行檢測時都會有文字提醒有ECN更新
	5、有元器件規格顯示，根據BOM里面的描述，元器件位號下方顯示，例如：C1 :100nF,0603,R1:100KΩ，0805
	6、有雙地圖功能，在PCB沒有絲印時方便使用，左邊是實物圖，右邊是PDF的位號圖。
	7、有BOM和坐標對比功能，防止多件或者少件，用紅色字體顯示。
	8、有測試元器件數量和未測試元器件數量顯示，防止漏測試。測試報告顯示測試時間，測試人員名字，元器件總數量及類型,元器件值和圖片等。
	9、BOM用量錯、位置重復、XY坐標漏定義、多定義電路板：多貼、缺件、錯件、反向、側翻、偏移、旋轉等
	10、檢測方法：1、最優路徑，2、站位表，3、BOM，4、物料編碼及類別，5、就近原則

首件測試儀功能要點:
1可使用設備自帶掃描設備獲取PCBA高清圖形
2.元件檢測順序可由軟件自動跳轉也可以人工控制
3可按元件類別檢測或指定某規格元件進行檢測
4.檢測時自動判定PASS和FAIL并有聲光報警提示
5可導入站位表，按站位進行檢測
6.標準圖(或位置圖)與PCBA實例圖同步放大顯示，徹底拋棄紙質位置圖
7.檢測數、漏測數、PASS數、FAIL數等統計信息實時顯示，杜絕漏測現象發生
8.更加便捷的人工判定及不良原因記錄方式
9更加方便的元件查找、定位方式
10.更加快速的圖像定位、旋轉、放大、縮小
11提供中英文報表格式
12.快速導入BOM及XYData
13.BOM自檢及XYData與BOM的雙向對比查找錯漏
14.支持雙面坐標同時導入，AB面分開檢測
15更靈活的參數定義方式，支持來料加工企業多樣式的BOM
16.支持用戶權限定義，防止誤操作
17系統使用SQL數據存儲模式，支持多機互聯和離線編程
